МОДЕЛЬ 2022 Компактный продвинутый томографический держатель

Брошюры с информацией

Расширенное описание

Компактный продвинутый томографический держатель

МОДЕЛЬ 2022

Для использования с микроскопами Thermo Fisher Scientific.
Революционный держатель, позволяющий собирать данные при комнатной температуре с широкими диапазонами наклона и перемещения, даже в условиях ограниченного зазора между полюсами магнитной системы.
Компактная конструкция минимизирует объем держателя и обеспечивает оптимальные угол наклона и поле обзора.

• Идеально подходит для электронной томографии при комнатной температуре
• Большие углы наклона
• Максимальное поле обзора
• Оптимальное закрепление образца
• Простая и точная загрузка и центрирование образца

Трёхмерная информация
Достижения в характеристике микроструктур требуют возможности анализа структуры и химического состава в трёх измерениях. Однако большинство методов ТЭМ ограничены получением двумерной информации. Томография, напротив, объединяет двумерные наборы данных, снятые под различными углами наклона, чтобы получить трёхмерную информацию. Биологические исследования уже многие годы выигрывают от использования электронной томографии; однако физические науки были ограничены невозможностью наклонять образец под большими углами внутри узких промежутков полюсных наконечников, необходимых для атомного разрешения. Кроме того, возросла потребность в использовании сканирующей просвечивающей электронной микроскопии с ангулярно-тёмным полем под большими углами (HAADF-STEM) для снижения контраста дифракции в физических приложениях. Сейчас передовая технология держателей образцов Fischione Instruments позволяет проводить томографию при комнатной температуре как в биологических, так и в физических науках.

Максимальное поле обзора при углах наклона выше 65° без затемнения
Модель 2022 Compact Advanced Tomography Holder для трансмиссионных электронных микроскопов (ТЭМ) обеспечивает высокий угол наклона (±65°) и увеличенное поле обзора (1,4 мм при 65°). Этот инновационный держатель позволяет собирать данные при комнатной температуре по широким диапазонам наклона и перемещения даже в условиях ограниченного зазора полюсных наконечников.

Основываясь на модели 2020 Advanced Tomography Holder, модель 2022 Compact Advanced Tomography Holder имеет более короткий наконечник; минимальный объём держателя обеспечивает оптимальный угол наклона и поле обзора.

Compact Advanced Tomography Holder предназначен для биологических и физических исследований, а также для любых приложений, требующих высокого угла наклона образца и одновременно большого поля обзора. Оптимизированный механизм зажима образца устраняет затемнение, характерное для большинства держателей при больших углах наклона.

Толщина образца до 250 µm
Механизм зажима держателя Compact Advanced Tomography принимает сетки с образцами, стандартные ТЭМ-образцы диаметром 3 мм или ламеллы, подготовленные с помощью сфокусированного ионного пучка (FIB). Держатель позволяет работать с образцами толщиной до 250 µm.

Конструкция зажима исключает повреждение образца
Образцы фиксируются трёхзубчатым зажимом. Для удобства при загрузке и выгрузке зажим оснащён пружиной, которая поднимает его с поверхности образца; зажим можно полностью отвести. Позиционирование зажима осуществляется без контакта с образцом, что исключает возможность его повреждения. Это значительно лучше стандартных механизмов зажима, которые ограничивают размер образца или мешают обзору при больших углах наклона.

Самоцентрирующееся позиционирование образца
Коническая, самоцентрирующаяся ёмкость для образца направляет его в нужное положение. Полностью отводимый зажим облегчает ручное вращение образца для серии наклонов по двум осям.

Защита от касания
Держатели Compact Advanced Tomography совместимы с системой защиты TEM, которая останавливает движение гониометра в случае касания полюсного наконечника. Всегда учитывайте конструкцию полюсного наконечника вашего TEM и следуйте рекомендациям производителя при работе с гониометром на больших углах наклона.

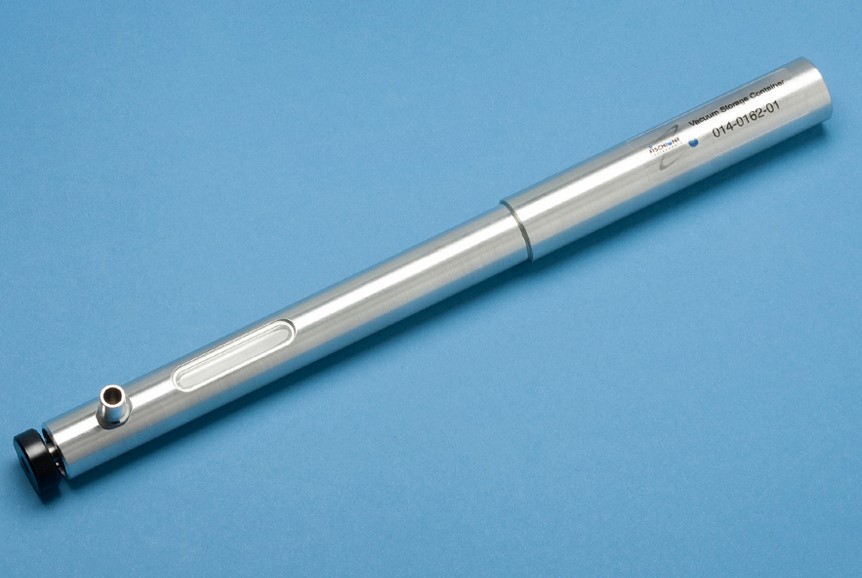

Контейнер для хранения под вакуумом Model 9010

Информация для заказа

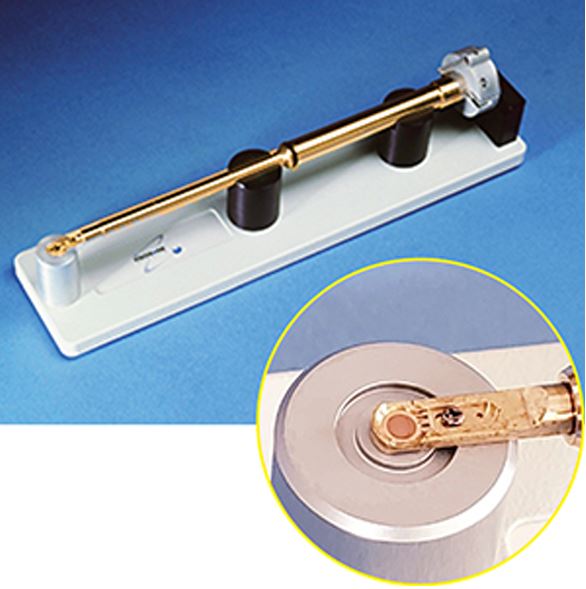

Держатели Model 2022 Compact Advanced Tomography поставляются с отдельной загрузочной станцией для безопасного обращения с образцами, инструментами для помощи при зажиме образца и контейнером Model 9010 Vacuum Storage Container для хранения держателя в чистой вакуумной среде.
