МОДЕЛЬ 2050 Томографический держатель с осевым вращением

Брошюры с информацией

Расширенное описание

Моторизованный томографический держатель с двумя осями наклона

МОДЕЛЬ 2050

Принимает стержневые или конические образцы и полностью вращает их на 360° вокруг оси держателя.

• Идеален для образцов, подготовленных с помощью фокусированного ионного пучка (FIB)
• Идеален для образцов атомно-зондовой томографии (APT) и полевой ионной микроскопии (FIM)
• Обеспечивает получение изображений и томографическую реконструкцию при вращении на 360° без потери информации из-за «пропущенного клина»
• Трёхпозиционный индексатор обеспечивает точное осевое вращение образца
• Совместим со всеми геометриями зазора между полюсными наконечниками

Высокоинновационный держатель для стержневых или конических образцов

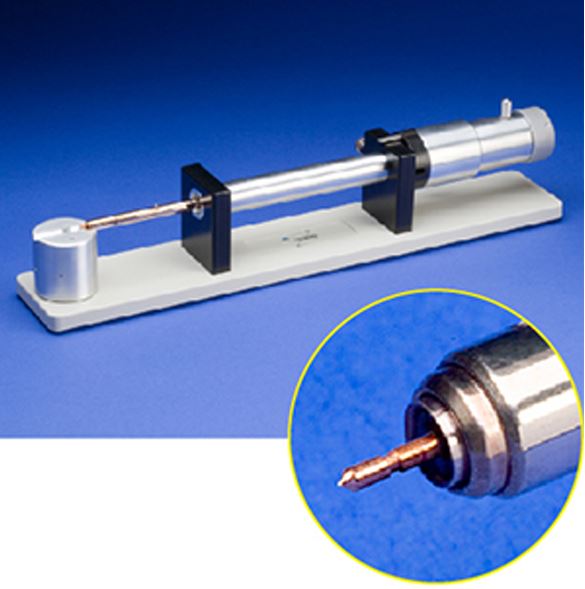

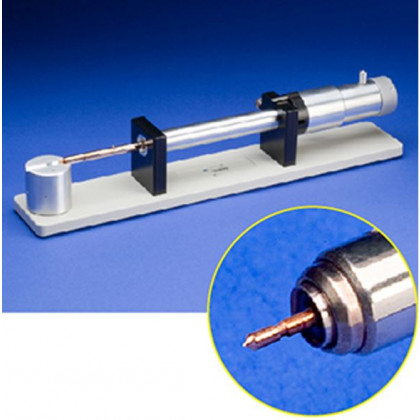

Модель 2050 On-Axis Rotation Tomography Holder принимает стержневые или конические образцы и полностью вращает их на 360° вокруг оси держателя.

Подготовка стержневых или конических образцов является развитием традиционной методики TEM, которая исторически применялась для дисковых образцов диаметром 3 мм. С появлением электронной томографии и развитием технологий подготовки образцов возникла необходимость в разработке геометрии образца и держателя, оптимизирующих получение трёхмерной томографической информации.

Вращение по оси — без потери информации
Традиционная томография с одной осью приводит к «пропущенному клину» информации, а двухосевая томография — к «пропущенной пирамиде» информации. Томография с вращением по оси обеспечивает получение данных без потерь, что позволяет максимально использовать информацию, получаемую с образца.

Работа
Держатель On-Axis Rotation Tomography Holder оснащён цилиндрическим картриджем для образца, в который вставляется пост для образца. Посты доступны диаметром 1,8 мм для стандартных креплений для атомно-зондовой томографии (APFIM) или 1 мм для образцов, подготовленных с помощью фокусированного ионного пучка (FIB).

Для FIB используются методы подъёма и переноса, чтобы закрепить толстый образец на вершине поста. Затем образец дополнительно обрабатывается FIB для придания формы стержня или конуса и достижения электронной прозрачности. Пост закрепляется в картридже. Картридж точно входит в корпус держателя и выравнивается по эуцентрической плоскости микроскопа. Картридж жёстко закреплён на механизме, который перемещается вдоль и вращается вокруг оси держателя.

Специальная станция загрузки облегчает установку картриджа в держатель. После загрузки картридж вручную втягивается в корпус держателя, что защищает образец при вставке и извлечении держателя из гониометра TEM. После снятия держателя со станции загрузки картридж механически фиксируется, чтобы не отделяться во время работы в микроскопе.

Сначала образец можно полностью вращать на 360° для выбора нужной ориентации. Затем включается стопор, фиксирующий непрерывное вращение относительно держателя. Трёхпозиционный прецизионный индекс позволяет ориентировать образец с шагом 120°. На каждой позиции, удерживая образец относительно держателя, гониометр микроскопа наклоняется до ±60° для получения серии томографических наклонов. Повторение вращения на 120° ещё два раза вместе с наклоном гониометра ±60° обеспечивает данные, соответствующие полной 360° ротации образца.

Эта процедура максимально увеличивает объём томографических данных, получаемых с одного образца. После TEM-измерений картридж с образцом можно извлечь из держателя и надёжно хранить в контейнере, который также пригоден для безопасной транспортировки образцов.

Защита от касания
Передовые томографические держатели Fischione совместимы с сигнализацией касания (touch-alarm) TEM, которая останавливает движение гониометра в случае соприкосновения с полюсом. Всегда учитывайте конфигурацию полюсов TEM и следуйте рекомендациям производителя микроскопа при работе с гониометром на высоких углах наклона.

Информация для заказа
Все передовые томографические держатели Fischione поставляются с отдельной станцией для безопасной загрузки образцов, инструментами для помощи при закреплении образцов и вакуумным контейнером Fischione Model 9010 для хранения держателя в чистой вакуумной среде.
