МОДЕЛЬ 110 Автоматический двухструйный электрополировщик

Брошюра с информацией

Расширенное описание

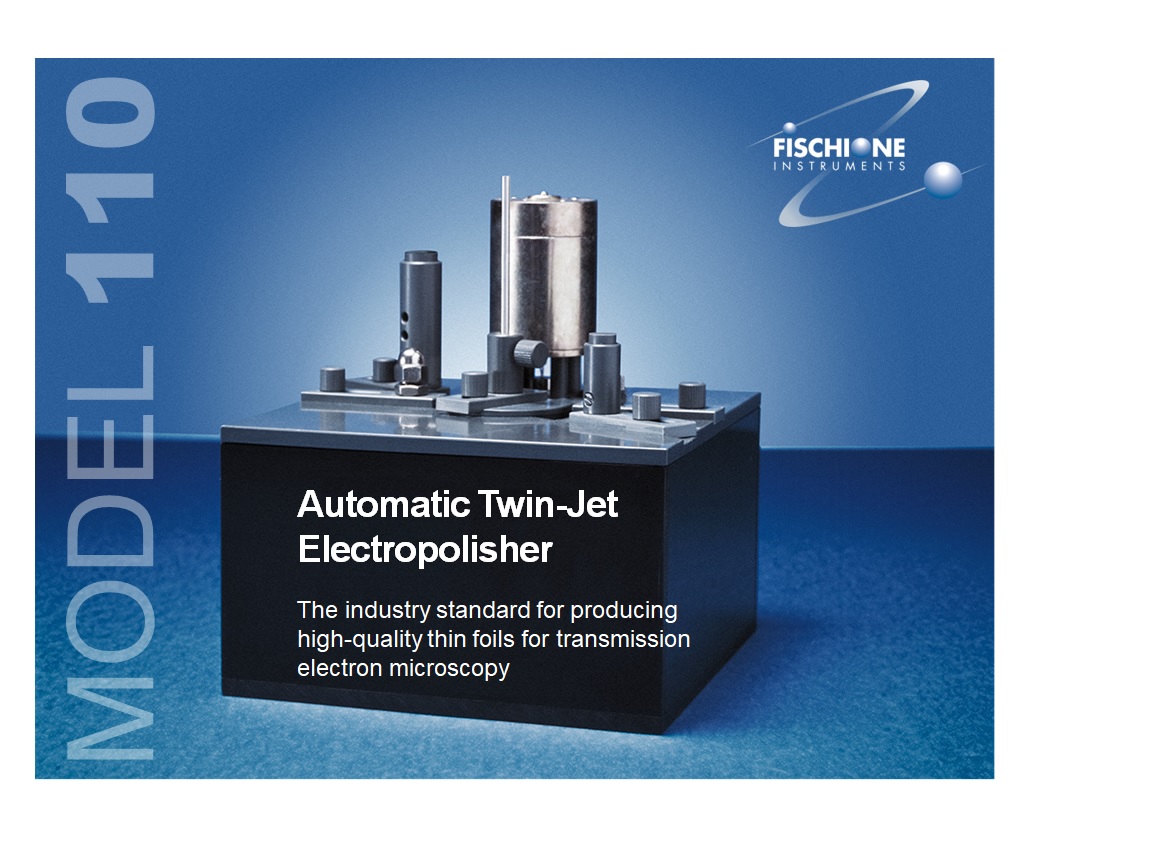

Автоматический двухструйный электрополировщик

МОДЕЛЬ 110

Автоматический двухструйный электрополировщик используется для электролитического утонения образцов для ТЕМ.
Двухструйная технология одновременно полирует обе стороны образца, обеспечивая электронную прозрачность в течение нескольких минут.

• Отсутствие индуцированных артефактов
• Электролитическая полировка или химическое травление
• Простая регулировка
• В ячейке полировки используются материалы, устойчивые к электролитам
• Возможность непрерывного контроля напряжения и тока
• Автоматическое завершение процесса
• Звуковая и визуальная сигнализация при перфорации
• Звуковая и визуальная сигнализация отключения

Быстрая и простая электрополировка

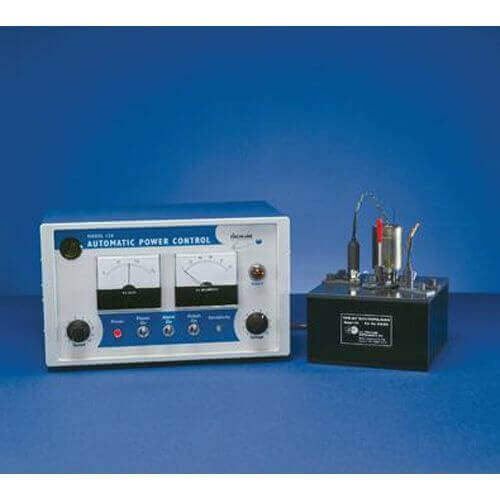

Автоматический двухструйный электрополировщик Fischione Model 110 использует два струйных сопла для направления потока электролита на образец, что обеспечивает одновременное утонение и полировку обеих сторон.

Свет от источника, расположенного в крышке полировочной ячейки, передаётся по оптоволокну к образцу. Оптоволокно с противоположной стороны образца направляет прошедший свет к фотодетектору.

Регулировка чувствительности фотодетектора изменяет порог обнаружения света, проходящего через образец, тем самым фактически определяя размер образующегося отверстия. В момент перфорации активируются звуковая и визуальная сигнализации.

Насос с регулируемой производительностью работает совместно со струйными узлами, обеспечивая стабильную подачу электролита к образцу. Катодные спирали в струйных узлах и анодный платиновый контакт в держателе образца обеспечивают протекание тока через электролит.

Напряжение и ток полировки могут быть установлены на низких уровнях для селективного растворения ионов металла из образца, то есть для химического травления. Увеличение напряжения до достижения плато тока приводит к электролитической полировке. Эта электрохимическая реакция обеспечивает равномерное растворение ионов металла с контролируемой и воспроизводимой скоростью.

Закрытый процесс

Полировочная ячейка состоит из насоса и двигателя электролита, струйных узлов, держателя образца и оптоволоконных узлов, смонтированных на крышке из ПВХ. Крышка с компонентами устанавливается в акриловый корпус, в котором размещена стеклянная ёмкость для электролита.

Держатель образца специально спроектирован таким образом, чтобы образец можно было легко установить, а одна навинчиваемая вставка надёжно фиксировала его на месте.

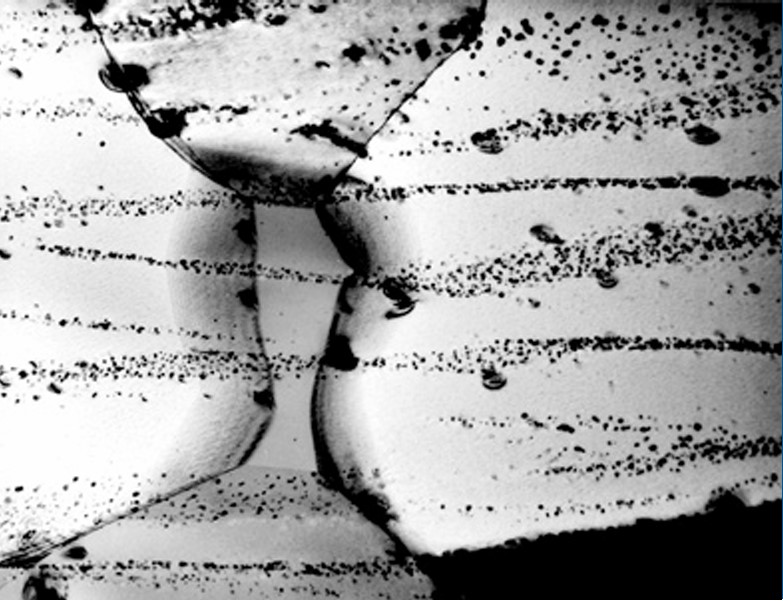

Интерметаллические выделения в термически обработанном циркалое-4.
В качестве электролита использовалась 20%-ная хлорная кислота, остальное — метанол; температура поддерживалась на уровне −40 °C. Напряжение было отрегулировано для обеспечения диапазона тока 35–45 мА.
Изображение предоставлено J. J. Haugh, Westinghouse Electric Corporation, США.

Дополнительные аксессуары

Fischione рекомендует следующие продукты Fischione, которые дополняют автоматический двухструйный электрополировщик Model 110.

Model 130 Specimen Punch
Прецизионное штифтовое устройство и матрица исключают напряжение и деформацию образца. Для удобства работы возвратный поршень с пружиной удерживает дисковый образец на поверхности матрицы.
