Модель 2021 ДЕРЖАТЕЛЬ ДЛЯ АНАЛИТИЧЕСКОЙ ТОМОГРАФИИ (Analytical Tomography Holder)

Брошюры с информацией

Расширенное описание

Продвинутый томографический держатель (Advanced Tomography Holder)

МОДЕЛЬ 2020

Революционный держатель, который позволяет собирать данные при комнатной температуре в широком диапазоне наклонов и перемещений, даже в условиях ограниченного зазора между полюсными наконечниками.

• Оптимизирован для энергодисперсионной рентгеновской спектроскопии (EDS)
• Наконечник и зажимы из бериллия снижают влияние постороннего или системного излучения
• Возможность больших углов наклона
• Широкое поле зрения
• Легкая и точная загрузка и ориентация образца

Оптимизация для EDS

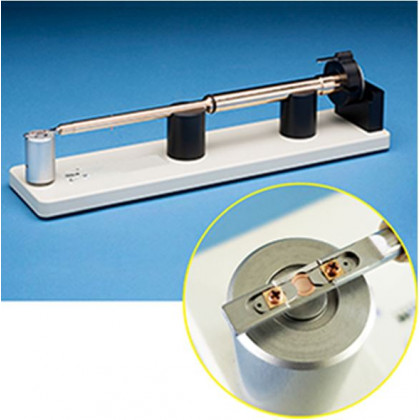

Модель 2021 Analytical Tomography Holder для TEM оптимизирована для энергодисперсионной рентгеновской спектроскопии (EDS). Наконечник держателя и зажимы изготовлены из бериллия, который имеет низкое атомное число, что снижает образование рентгеновского излучения самим держателем.
Хотя держатель оптимизирован для EDS, он также идеально подходит для любых приложений, требующих больших углов наклона образца.

Углы наклона до ±80°
Держатель Analytical Tomography Holder позволяет проводить визуализацию образцов при чрезвычайно высоких углах наклона – до ±80°. Держатель обеспечивает широкое поле зрения до 1,6 мм при угле 70° в зазорах полюсных магнитов около 5 мм и более.
Разрешение держателя составляет 0,34 нм (во всех направлениях), дрейф < 1,5 нм/мин.*

Уникальная конструкция зажима исключает затенение

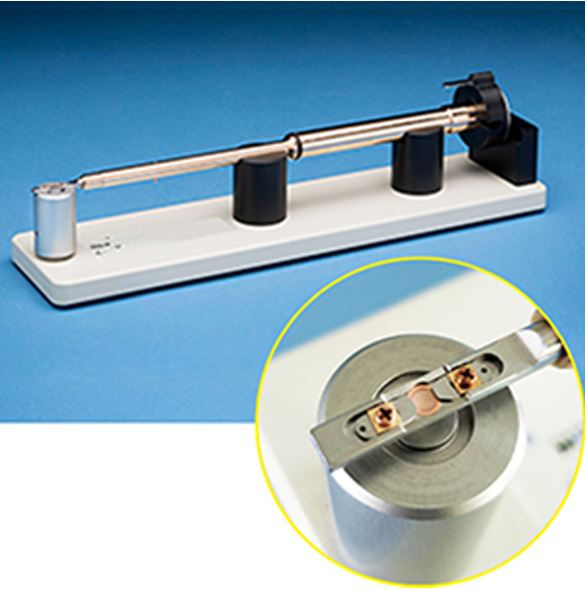

Упрощенный механизм зажима образца исключает затенение, характерное для большинства держателей при больших углах наклона. Образцы фиксируются двумя бериллиевыми зажимами, которые создают равномерное распределение силы на противоположные края образца. Зажимы снабжены пружинами, чтобы при загрузке и выгрузке они поднимались с поверхности образца.

Установка зажимов осуществляется без контакта с образцом, что исключает возможность повреждения или вращения образца во время зажима. Это значительно превосходит стандартные механизмы зажима, которые ограничивают размер образца или мешают обзору при больших углах наклона.

Сужающийся, самоустанавливающийся держатель направляет образец в нужное положение. Полностью убираемые зажимы облегчают предварительное выравнивание или ручное вращение образца для серии наклонов по двум осям.

Механизм зажима Analytical Tomography Holder принимает сетки образцов, стандартные TEM образцы диаметром 3 мм или ламели, подготовленные фокусированным ионным пучком (FIB). Держатель поддерживает образцы толщиной до 250 µм.

Защита от касания
Продвинутые томографические держатели Fischione совместимы с сигнализацией касания (touch alarm) TEM, которая останавливает движение гониометра в случае контакта с полюсным магнитом. Всегда учитывайте конфигурацию полюсных магнитов вашего TEM и следуйте рекомендациям производителя микроскопа при работе с гониометром на больших углах наклона.

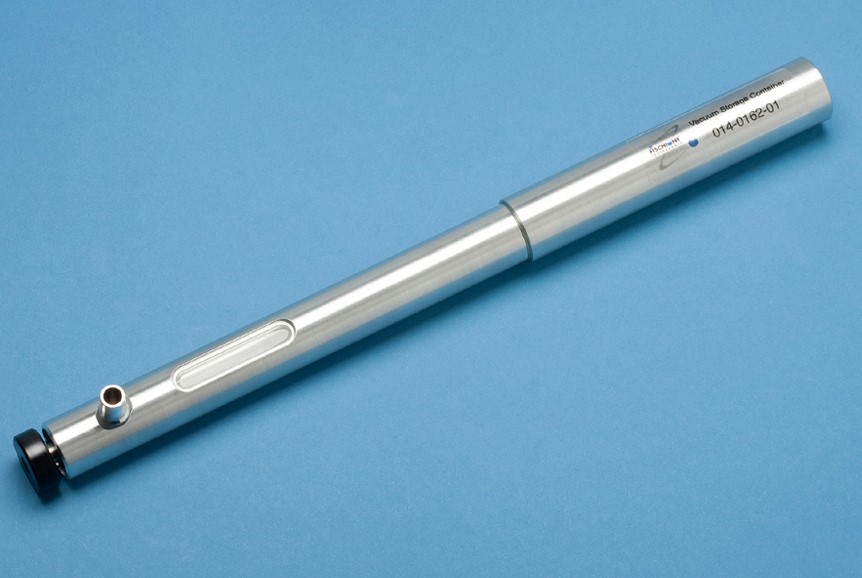

Контейнер для хранения под вакуумом Model 9010

Информация для заказа
Все томографические держатели Fischione поставляются с выделенной загрузочной станцией для удобного обращения с образцами, инструментами для помощи в закреплении образца, а также с вакуумным контейнером Fischione Model 9010 для хранения держателя в чистой вакуумной среде.
