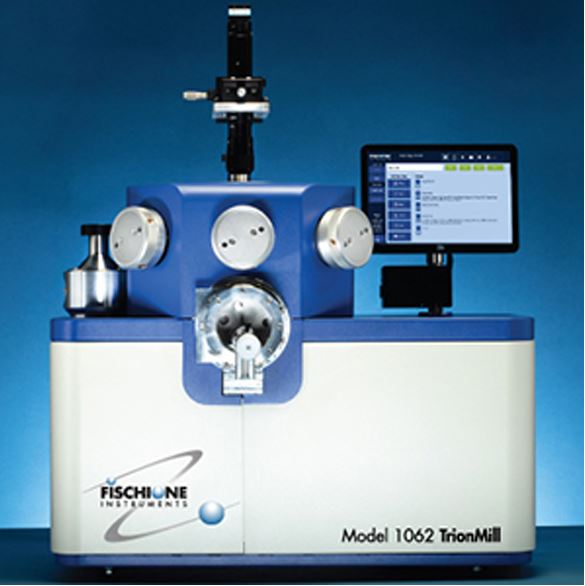

TrionMill

МОДЕЛЬ 1062

Полностью автоматизированный настольный аргоновый ионный шлифовальный станок с высокой гибкостью настройки параметров шлифовки. Прибор обеспечивает крупномасштабную обработку планарных и поперечных образцов. Образцы диаметром до 50 мм эффективно обрабатываются с использованием трёх ионных источников, что создаёт наибольшую и наиболее равномерную плоскую область, достижимую при ионной шлифовке. Позволяет прямую передачу материалов, чувствительных к окружающей среде, в растровый электронный микроскоп (SEM) или систему сфокусированного ионного пучка (FIB).

• Три независимо регулируемых ионных источника TrueFocus
• Планарные образцы размером до 50 мм в диаметре и 25 мм в высоту
• Работа на высокой энергии для быстрой шлифовки; работа на низкой энергии для полировки образца
• Контролируемый диаметр пучка в широком диапазоне рабочих энергий (100 эВ – 10 кэВ)
• Фарадеевы чашки для измерения характеристик ионного пучка
• Минимальное обслуживание ионного источника
• Автоматическое определение высоты образца для установления плоскости шлифовки, обеспечивающей повторяемые результаты
• Регулируемый диапазон угла шлифовки от 0 до +10°
• Наблюдение за образцом и получение изображений во время шлифовки (опционально)
• Микроскоп с высоким увеличением 525X или 1,960X (опционально)
• Автоматическое завершение процесса по времени или температуре
• Образцовая подставка с охлаждением жидким азотом (опционально)
• Передаточная капсула для защиты образца в вакууме, в инертном газе (аргон) или в криогенных условиях для чувствительных образцов (опционально)
• Регулируемый 10-дюймовый сенсорный экран с удобным интерфейсом для простой настройки параметров шлифовки

Продвинутая подготовка образцов
Для многих современных материалов анализ с помощью сканирующей электронной микроскопии (SEM) является идеальным методом изучения структуры и свойств материала. Модель 1062 TrionMill от Fischione Instruments — отличный инструмент для создания характеристик поверхности образца, необходимых для SEM-изображений и анализа.

Три ионных источника TrionMill обеспечивают масштабное шлифование планарных и поперечных сечений образцов. Работа на высокой энергии позволяет быстро шлифовать большие области (до 50 мм), а работа на низкой энергии обеспечивает щадящую полировку образца.

Поддержка больших образцов
TrionMill создает наибольшую и наиболее равномерную плоскую область, достижимую методом ионного шлифования. Инструмент принимает образцы следующих размеров:
• Планарные: до 50 мм в диаметре и 25 мм в высоту [1,968 x 0,787 дюйма]
• Поперечное сечение: максимум 10 x 10 x 4 мм [0,39 x 0,39 x 0,157 дюйма]

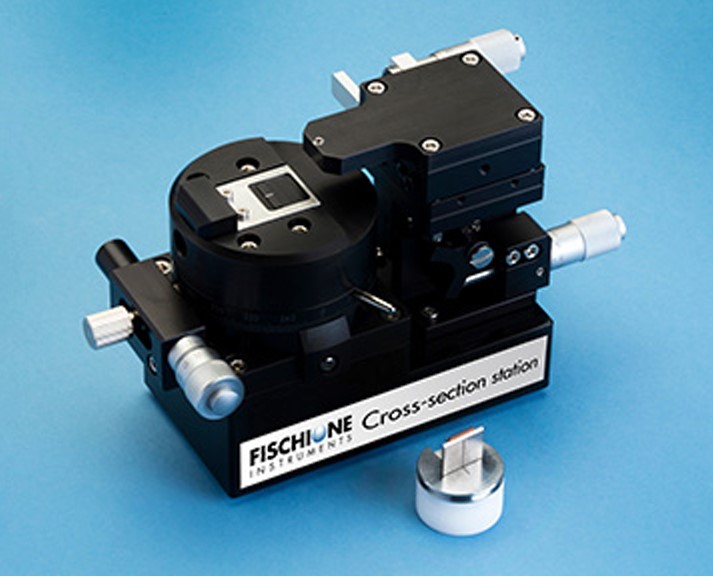

Станция для поперечных сечений (опционально)
Станция для поперечных сечений Fischione Instruments — это инструмент для создания идеальных поперечных сечений, готовых к ионному шлифованию в TrionMill.

Станция обеспечивает точное позиционирование интересующей области и может использоваться с различными материалами, включая полупроводниковые устройства, многослойные структуры, керамику, полимеры и твердые/хрупкие материалы. Подготовленная область остается плоской и не поврежденной для последующего SEM-изображения и анализа.

Высококачественные поперечные сечения можно быстро и легко получить, прикрепив маску к образцу с помощью клея. Этот метод подготовки образцов сохраняет качество внутренних слоев и позволяет проводить исследование и анализ материала в его исходном состоянии.

Станция рассчитана на широкий диапазон размеров образцов; выравнивание маски и образца выполняется как по горизонтали, так и по углу.

Для образцов, чувствительных к клею, станция с зажимом для поперечных сечений фиксирует образцы с помощью давления зажима. Полученные поперечные сечения не содержат повреждений от клея.

ПОПЕРЕЧНЫЕ СЕЧЕНИЯ — ПРОСТО И ЛЕГКО
Опциональная станция для поперечных сечений предназначена для быстрого создания идеальных поперечных сечений образцов. Станция обеспечивает точное позиционирование интересующей области — по осям X, Y и θ.

Версия станции с зажимом позволяет закреплять образец на маске с помощью зажима, что предотвращает повреждение чувствительных образцов клеем.

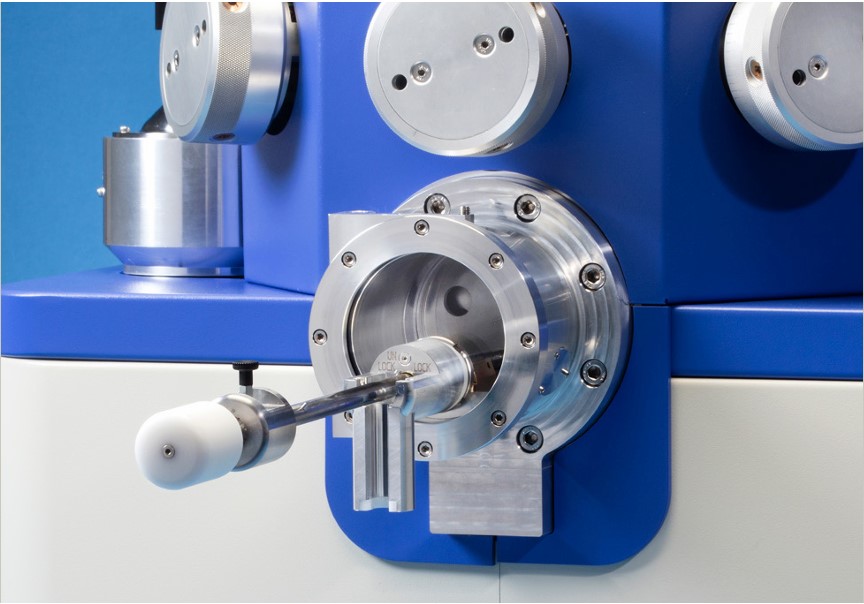

Быстрая загрузка образцов
Фронтальная камера загрузки с пневматическим вакуумным клапаном обеспечивает высокую пропускную способность образцов. Функция быстрого снятия байонетного держателя ускоряет передачу образцов.

Точное регулирование угла
Ионные источники наклоняются для обеспечения требуемого угла фрезерования. Наклон ионного источника непрерывно регулируется в диапазоне от 0 до +10°. Можно использовать один, два или три ионных источника TrueFocus. Углы лучей каждого источника движутся синхронно.

Когда три ионных луча направлены на поверхность образца, скорость фрезерования утраивается; эта функция полезна для таких операций, как планарная полировка образцов. Кюветы Фарадея позволяют напрямую измерять ток каждого ионного источника, что позволяет оптимизировать и настраивать параметры источника для конкретных приложений.

Автоматическая регулировка угла фрезерования
Автоматическая регулировка угла фрезерования через сенсорный экран позволяет создавать многоступенчатые последовательности фрезерования с автоматической корректировкой углов на протяжении всего процесса.

БЫСТРАЯ ПЕРЕДАЧА ОБРАЗЦОВ
Фронтальная камера загрузки с пневматическим вакуумным клапаном обеспечивает высокую пропускную способность образцов. Функция быстрого освобождения байонетного держателя ускоряет передачу образцов.

 РЕГУЛИРУЕМОЕ ПОЛОЖЕНИЕ ЛУЧА
Положение каждого из трёх ионных источников регулируется независимо; разные положения луча обеспечивают различные характеристики фрезеровки. Например, выравнивание ионных лучей в стандартном положении (a) было оптимальным для подготовки поперечного сечения 4,5 мм припойной контактной площадки полупроводника для SEM-анализов (b). Однако широкое позиционирование плоского луча (c) было оптимальным для подготовки 50 мм медного образца (d) для SEM и анализа методом дифракции электронов обратно рассеянных (EBSD) (e) участков образца (по часовой стрелке от левого верхнего, правого среднего, правого нижнего и левого нижнего).  ИНТЕГРИРОВАННОЕ ОХЛАЖДЕНИЕ ДЕРЖАТЕЛЯ

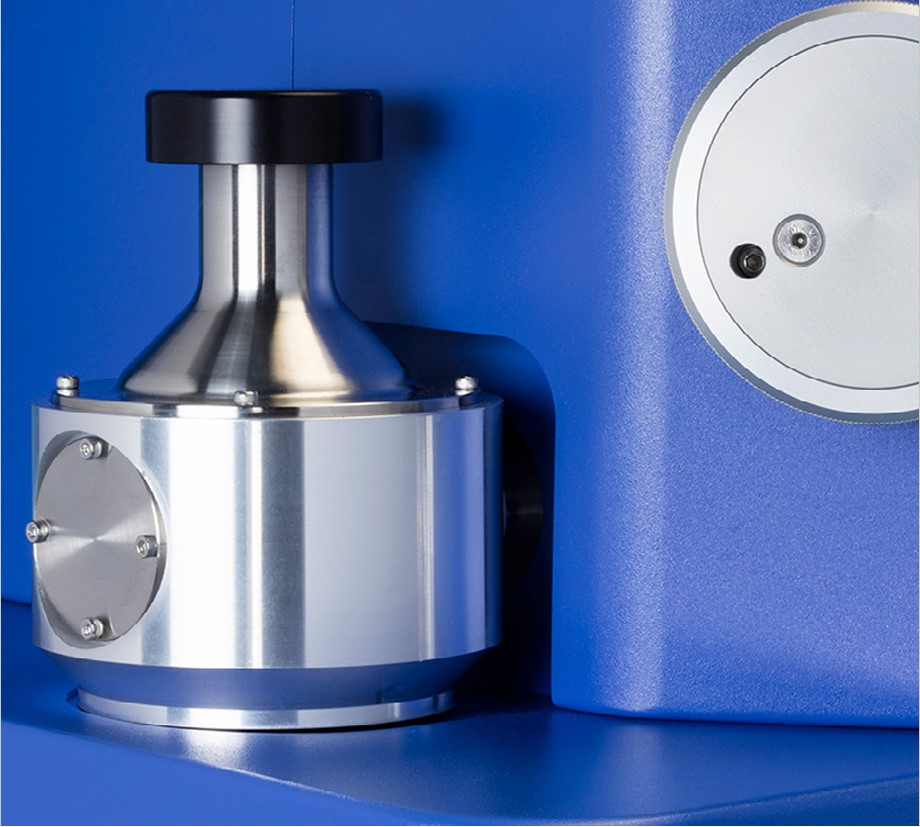

Опционная система жидкостного азота TrionMill оснащена сосудом Дьюара, расположенным внутри корпуса и полностью интегрированным. Сосуд Дьюара расположен рядом с оператором для удобного доступа.

ПРОГРАММИРУЕМОЕ ДВИЖЕНИЕ ОБРАЗЦА
Образец может вращаться на 360° с непрерывным вращением, регулируемой скоростью вращения и функцией покачивания. Автоматическое определение высоты устанавливает плоскость обработки, что обеспечивает повторяемость результатов.

КАМЕРА
Вакуумная камера TrionMill поддерживает непрерывный вакуум во время работы. Загрузочный шлюз изолирует высокий вакуум камеры от окружающей среды при замене образца, обеспечивая оптимальные вакуумные условия.

ИНТЕГРИРОВАННОЕ ОХЛАЖДЕНИЕ СТАДИИ (ОПЦИЯ)
Хотя обработка под малыми углами и с низкой энергией ионного пучка снижает нагрев образца, чувствительные к температуре образцы могут требовать дополнительного охлаждения. Жидкостное азотное охлаждение стадии образца эффективно устраняет тепловые артефакты.
Система жидкостного азота TrionMill оснащена сосудом Дьюара, расположенным внутри корпуса, полностью интегрированным и с блокировкой. Сосуд расположен рядом с оператором для удобного доступа. Температура отображается в реальном времени на сенсорном экране.

ТЕРМИЧЕСКАЯ ЗАЩИТА
Можно запрограммировать термическую защиту на определённый порог температуры стадии, при достижении которого ионные источники будут деактивированы, если уровень жидкого азота в Дьюаре истощится.

КАПСУЛА ПЕРЕНОСА (ОПЦИЯ)
Эта система позволяет осуществлять прямой перенос образца в вакууме, в инертном газе или при криогенной температуре в SEM или FIB. Система переноса разработана в сотрудничестве с Quorum Technologies Ltd.

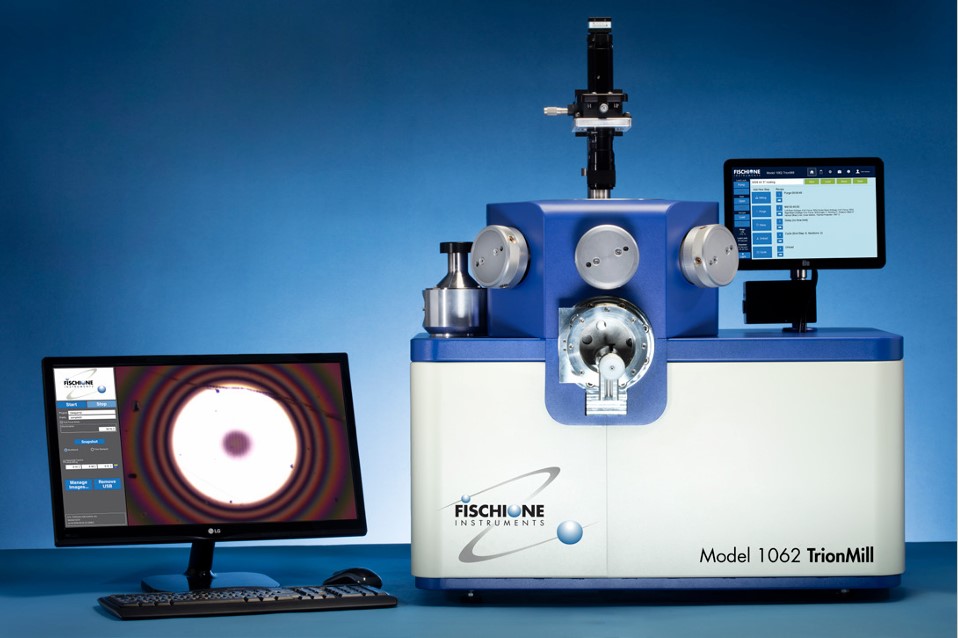

 ПОЛУЧЕНИЕ ИЗОБРАЖЕНИЙ ОБРАЗЦА
Опционная система получения изображений образца для TrionMill включает CMOS-камеру (комплементарная металл-оксидная полупроводниковая), дополнительный монитор, компьютер для обработки изображений, клавиатуру и мышь.

Просмотр образца (опционально)
Процесс ионного травления можно контролировать in situ в позиции травления при использовании любого из опционных микроскопов с высоким увеличением:

• Микроскоп с увеличением 525X
• Микроскоп с увеличением 1,960X

Окно для наблюдения защищено шторкой, которая предотвращает накопление материала, осажденного при травлении, что может мешать наблюдению за образцом.

Получение изображений образца (опционально)
Опция получения изображений образца использует CMOS-камеру (комплементарная металл-оксидная полупроводниковая) и монитор для наблюдения за образцом и захвата изображений in situ во время травления. Эта система полезна для контроля процесса снятия слоев. Система захвата изображений включает:

• CMOS-камеру
• Второй монитор
• Компьютер для обработки изображений
• Клавиатуру
• Мышь

Изображения могут сохраняться на компьютере для обработки изображений или передаваться на другой компьютер.

Оба микроскопа с высоким увеличением оснащены источниками света для верхнего, регулируемого пользователем отражённого освещения образца.

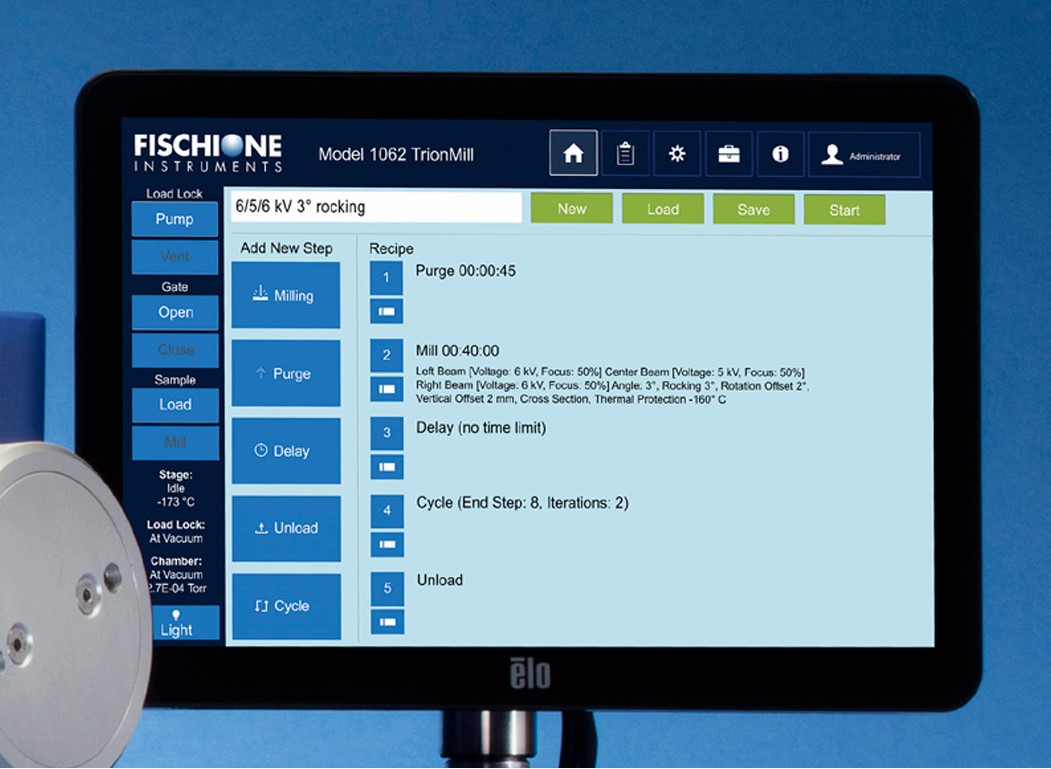

Управление через сенсорный экран
Параметры травления вводятся через 10-дюймовый сенсорный экран, который можно физически установить на предпочтительной высоте и под удобным углом обзора. Через сенсорный экран можно управлять широким спектром параметров инструмента, таких как энергия ионного пучка, угол травления, движение образца, позиционирование образца и завершение процесса.

Для автоматизированной работы без участия пользователя можно запрограммировать серию последовательностей травления. Эти последовательности легко сохраняются и вызываются для будущего использования. Во время работы прогресс последовательности травления и статус инструмента отображаются в реальном времени на сенсорном экране.

Расширенные функции включают конфигурацию инструмента, административные и диагностические инструменты, а также файлы обслуживания и журналов. Доступ к этим расширенным функциям контролируется через права, предоставляемые различным уровням пользователей, и требует ввода учетных данных.

Индикатор уровня сигнализации (опционально)
Опционный stack light (стековый световой индикатор) позволяет наблюдать за состоянием системы с другого конца помещения.

ЭРГОНОМИЧНЫЙ СЕНСОРНЫЙ ЭКРАН
Параметры обработки задаются через 10-дюймовый сенсорный экран. Экран можно физически устанавливать на предпочитаемую высоту, а также наклонять или поворачивать под удобным для вас углом обзора.

Автоматическое завершение
Процесс ионного травления может автоматически завершаться по истечении времени или при достижении определённой температуры.

Время
Таймер позволяет проводить травление в течение заранее установленного времени, после чего энергия на ионные источники отключается. Образец остаётся под вакуумом до момента вентиляции загрузочного люка.

Температура
Термозащита, связанная с системой охлаждения образца, остановит процесс, если температура стола достигнет заданного порога.

Автоматическое управление газом
Три масс-контроллера обеспечивают независимое и автоматическое регулирование технологического газа (аргон, ≥99,995%) для ионных источников. Алгоритм управления газом обеспечивает стабильность ионных пучков при широком диапазоне параметров травления.

Полностью интегрированная сухая вакуумная система
Интегрированная вакуумная система включает турбомолекулярный драг-насос с подпором многоступенчатого диафрагменного насоса. Эта безмасляная система обеспечивает чистую среду для обработки образцов. Уровень вакуума измеряется холоднокатодным датчиком полного диапазона и постоянно отображается на сенсорном экране.

Минимальное обслуживание
Благодаря высокой эффективности ионизации обслуживание источника ионов TrueFocus минимально, а компоненты имеют чрезвычайно долгий срок службы. Материал, выбрасываемый из ионного источника, незначителен, что снижает как загрязнение образца, так и необходимость обслуживания компонентов. Автоматическая заслонка предотвращает накопление выброшенного материала на смотровом окне. Все компоненты системы легко доступны для регулярной чистки.
