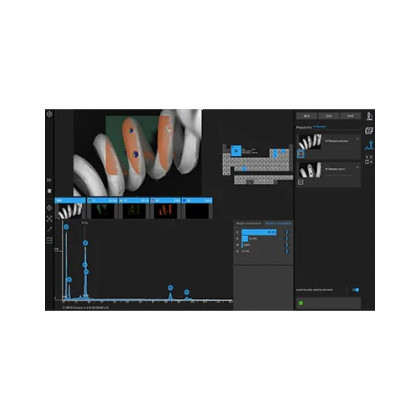

ПО Thermo Scientific Phenom Elemental Mapping

Расширенное описание

Программное обеспечение Phenom Elemental Mapping

ПО для настольных СЭМ для проведения ЭДС-анализа, раскрывающее распределение элементов в образце.

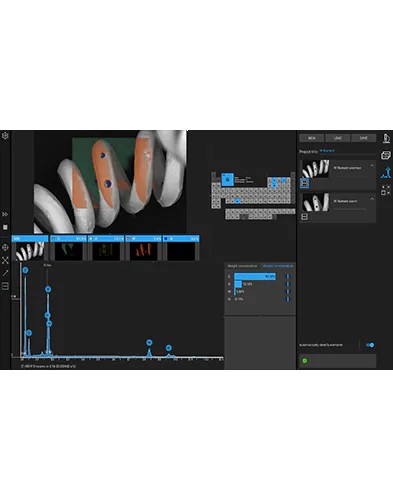

Программное обеспечение Thermo Scientific Phenom Elemental Mapping — это опция в составе пакета для идентификации элементов (EID), который поставляется по умолчанию с решением Phenom EDX. Картирование элементов раскрывает распределение химических веществ внутри образца. Элементы, ранее выбранные для анализа в точке, могут быть картированы с заданным пользователем пиксельным разрешением и временем cбора сигнала. Алгоритм картирования в реальном времени показывает постепенное построение карт выбранных элементов, одновременно сохраняя спектр для каждого пикселя. Это позволяет отображать или скрывать элементы в любой момент во время или после процесса картирования.

Более того, накладывающиеся сигналы корректно разделяются с помощью деконволюции даже на картах больших площадей. Это означает, что все перекрывающиеся сигналы будут отображаться как разные элементы на карте. Главное преимущество такого подхода заключается в том, что элементный состав области можно измерить очень точно без ущерба для скорости. Таким образом, мы можем проводить анализ по всем пикселям без использования стратегий биннинга (объединения пикселей), что позволяет сохранять максимально возможное разрешение ЭДС-анализа.

Картирование можно выполнять как для всего изображения, так и для выбранной области. Помимо картирования, предусмотрена функция линейного сканирования, которая позволяет проводить анализ вдоль выбранной линии.

ПО Elemental Mapping позволяет настраивать следующие параметры: количество точек, время задержки на точку и количество проходов. Кроме того, результаты можно легко экспортировать и оформить в виде отчета с помощью автоматизированного шаблона.
