ПО Phenom 3D Reconstruction
Производитель:Thermo Fisher Scientific, США
Расширенное описание

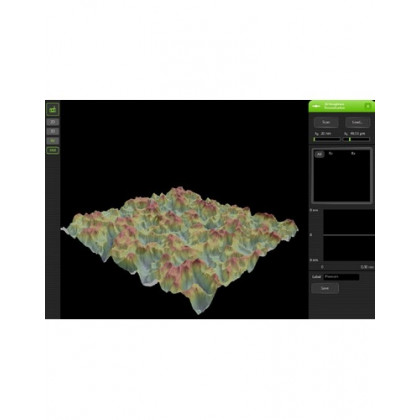

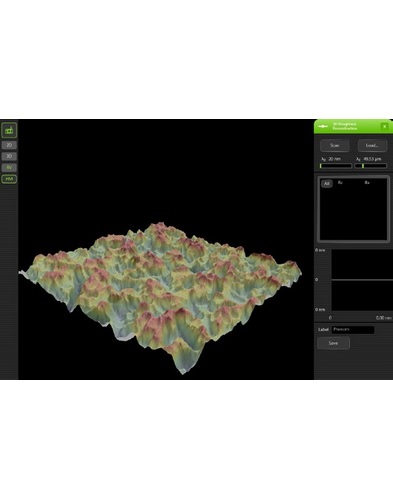

Программное обеспечение Phenom 3D Reconstruction
.jpg)
ПО для 3D-визуализации на настольных СЭМ Phenom, позволяющее интерпретировать характеристики образцов.
Программное обеспечение для 3D-реконструкции на настольных СЭМ Phenom.
Благодаря программному обеспечению Thermo Scientific Phenom 3D Reconstruction настольные СЭМ-системы Phenom способны генерировать трехмерные изображения и проводить измерения шероховатости в субмикронном диапазоне.
3D-визуализация помогает интерпретировать характеристики образцов и делает изображения понятными для широкого круга пользователей. На плоских 2D-снимках часто бывает трудно идентифицировать такие дефекты, как вмятины, царапины и заусенцы. Кроме того, измерение среднеарифметической шероховатости (Ra) и высоты неровностей профиля (Rz) имеет решающее значение для контроля и понимания производственных процессов. ПО Phenom 3D Reconstruction позволяет преобразовывать ваши 2D-наблюдения в 3D-модели. Использование СЭМ-изображений для сбора данных позволяет достичь гораздо более высокого разрешения, чем при использовании традиционных (косвенных) методов.
Технические характеристики
|
Параметр |
Описание |
|
Автоматизированное 3D |
Создание полноценных 3D-изображений |
|
Визуализация |
2D- или 3D-представление с цветовой индикацией высоты; Фильтрация 3D-модели для анализа шероховатости поверхности; Технология «форма по затенению» (shape from shading): наклон столика не требуется; Быстрая реконструкция. |
|
Автоматические измерения шероховатости |
Параметры Ra (среднеарифметическая шероховатость) и Rz (высота неровностей профиля); Настраиваемая фильтрация волнистости поверхности; До 10 линейных измерений в одном сеансе. |
|
Поле зрения |
От 2 мм до 10 мкм |
|
Разрешение |
1024 x 1024 пикселей |
|
Вывод данных |
Профили линий, файлы CSV, изображения 2D/3D видов и отчеты в формате Word |
|
Интеграция с ПО ProSuite |
Поддержка сетевых хранилищ данных; Интеграция в экосистему Phenom. |
